水質濁度傳感器
產品型號:FT-S9
產品價格:3000元
產品品牌:風途
產品型號:FT-S9
產品價格:3000元
產品品牌:風途
一.水質濁度傳感器工作原理
水質濁度傳感器又稱在線濁度變送器,水質濁度傳感器是一款濁度測量?jī)x器,用于水質濁度監測且內置溫度變送器,具有自動溫度補償功能,適合在線長期監測環境使用。水質濁度傳感器通過測量光的散射來判斷液體中顆粒的濃度。它使用一個光源照射到液體中,然后測量光在不同角度上的散射光強度。本傳感器采用90°角散射光法,線性處理采集值,并經過溫度補償算法,輸出濁度值。
二.水質濁度傳感器技術參數
測量原理 | 散射光法 |
量程范圍 | 默認0~3000NTU,0~40NTU 0~1000NTU 可定制 |
分辯率 | 0.1NTU |
精度 | ±1%,±0.3℃ |
溫度補償 | 自動溫度補償 |
輸出方式 | RS-485(Modbus/RTU) |
存儲溫度 | -5-+65℃ |
工作環境 | 0~50℃,≤0.2MPa |
安裝方式 | 浸入式安裝,3/4NPT 安裝螺紋 |
線纜長度 | 5m |
功耗 | 0.2W,12V 供電 |
供電 | DC:12V-24V |
防護等級 | IP68 |
校準方式 | 兩點校準 |
外殼材質 | ABS |
三.水質濁度傳感器尺寸/安裝

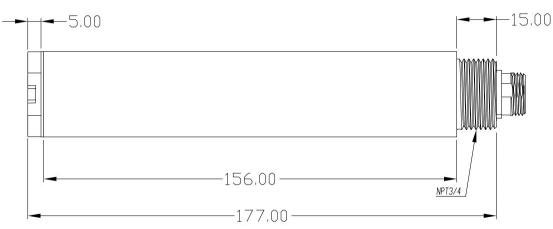

1.水質濁度傳感器尺寸圖
2.接線圖
線纜為5芯屏蔽線:
紅色線—電源線黑色線—地線綠色線—485A白色線—485B

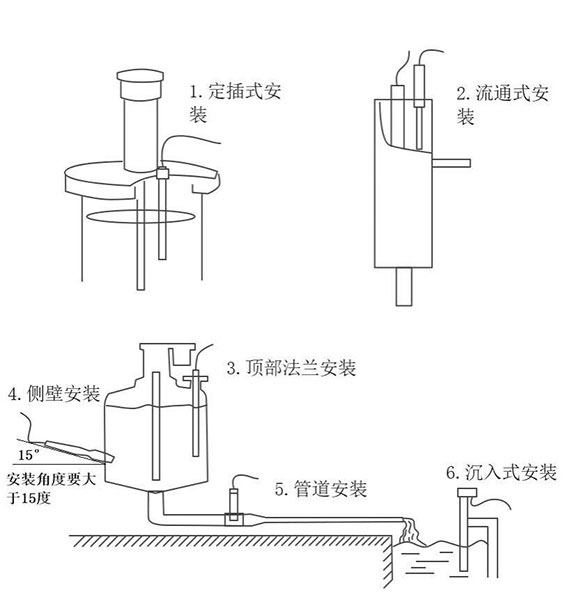

3.水質濁度傳感器安裝
注意:傳感器安裝時不能倒置或者水平安裝,至少傾斜15度角以上安裝。測試口左右5CM之內不會碰到容器壁,下方10CM
四.水質濁度傳感器維護和保養
傳感器維護:
如傳感器需要清洗,可用溫水和適量的洗滌劑,進行清洗。
注意:
避免強烈震動損環前面透光玻璃,切勿用硬制品刮擦。
五.水質濁度傳感器用戶校準
傳感器出廠的時候已進行了嚴密的校準,一般不需要用戶校準,如果進行了用戶校準,想恢復可執行恢復出廠的指令。
5.1零點校準
將傳感器放入非透明的容器中,溶液使用蒸餾水或者純凈水,保證傳感器的測試口左右5CM之內不會碰到容器壁,下方10CM,待30秒鐘數值穩定后,按照通信指令進行零點校準。
5.2斜率校準
將傳感器放入非透明的容器中,溶液使用已知濁度的溶液(濁度值要大于20%量程),保證傳感器的測試口左右5CM之內不會碰到容器壁,下方10CM,待30秒鐘數值穩定后,按照通信指令進行斜率校準。
